Comment choisir le bon connecteur carte à carte ?

De nos jours, les produits électroniques sont de plus en plus utilisés.De nombreux produits électroniques sont indissociables de connecteurs carte à carte.Il existe également des connecteurs carte à carte dans le domaine de l'automatisation industrielle.On peut constater que la demande de connecteurs carte à carte sera encore relativement importante à l’avenir.Il est très important pour les utilisateurs de choisir correctement les connecteurs carte à carte.Alors, comment choisir le bon connecteur carte à carte et quelles sont les normes d’achat ?

• Comment sélectionner la taille du connecteur carte à carte ?

• Comment sélectionner les paramètres électriques du connecteur carte à carte ?

• À quoi devez-vous faire attention lors du choix des connecteurs carte à carte ?

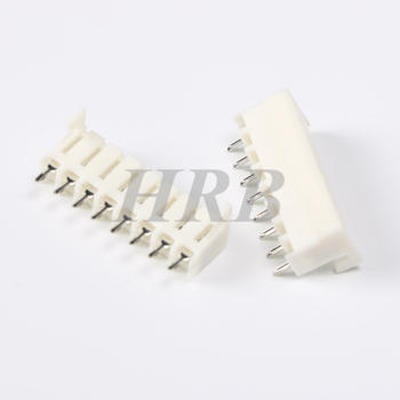

Comment sélectionner la taille du connecteur carte à carte ?

Ces dernières années, la tendance de connecteur carte à carte devient de plus en plus petit.L'espacement commun des connecteurs carte à carte pour les appareils électroniques grand public portables est de 0,40 mm, tandis que la hauteur de pile de 1,00 mm est un petit connecteur, les connecteurs actuellement utilisés par les principaux constructeurs OEM allant jusqu'à 0,70 mm, parfois même plus bas.Il y a quelques années, les anciens miniconnecteurs d'une largeur supérieure à 4,00 mm ont été remplacés par des connecteurs d'une largeur de 3,40 mm.Le concept actuel de connecteurs carte à carte « à corps étroit » s'étend généralement de 2,40 mm à 2,60 mm.Lors de l'achat de connecteurs carte à carte, outre les problèmes de base tels que la taille du circuit, la hauteur et la largeur de la pile, il y a plusieurs éléments à prendre en compte :

1. Vraiment, plus c’est petit, mieux c’est ?Si vous êtes prêt à accepter une zone de prise en charge du port d’aspiration plus petite, vous avez peut-être raison.Avant de choisir les connecteurs carte à carte, vous devez vérifier que le connecteur possède toutes les autres propriétés dont vous avez besoin et le tester soigneusement pour vous assurer qu'il est suffisamment robuste.

2. Deuxièmement, les prises avec des connecteurs montés sur le dessus doivent être sélectionnées, car ce réglage peut passer sous la prise des connecteurs carte à carte et est susceptible de faciliter l'utilisation de revêtements de protection.

3. Ces nouveaux connecteurs carte à carte plus puissants sonnent bien !Oui, mais vous devrez peut-être tolérer des longueurs de connecteur supplémentaires afin d'obtenir la fonction de verrouillage requise par ces connecteurs carte à carte ;une plus grande déconnexion signifie souvent un plus grand engagement, ce qui peut également causer des problèmes pour les circuits plus grands.

Comment sélectionner les paramètres électriques du connecteur carte à carte ?

Le connecteur carte à carte est un composant électromécanique qui relie les circuits électriques.Par conséquent, les paramètres électriques des connecteurs carte à carte eux-mêmes constituent le premier problème à prendre en compte lors de la sélection des connecteurs carte à carte.La tension de tenue est la tension critique qui peut résister à une tension supérieure à la tension supplémentaire pendant le temps régulier entre les parties d'isolation mutuelle de la paire de contacts ou entre la partie d'isolation et la mise à la terre sans phénomène de claquage.Elle est affectée par la distance et la géométrie de contact, le matériau isolant, la température et l'humidité ambiantes, ainsi que la pression atmosphérique.

À quoi devez-vous faire attention lors du choix des connecteurs carte à carte ?

1. Observez que la tension chargée sur le connecteur carte à carte ne dépasse pas 50 % de sa tension nominale.

2. Dimensions de montage du connecteur carte à carte pour les embases enfichables, la longueur des pieds à souder soudés au PCB nécessite que la partie qui expose le PCB soit supérieure à 0,5 mm.

3. Pour les connecteurs carte à carte avec une plus grande précision, utilisez autant que possible le modèle avec broches de positionnement lorsque l'espace PCB le permet, afin de faciliter l'opération lorsqu'une soudure manuelle est requise.

4. Existe-t-il une conception infaillible dans les connecteurs carte à carte ?

5. Si les matériaux des connecteurs carte à carte utilisés contiennent du plomb.

6. Résistance au contact : connecteurs carte à carte de petit volume avec une faible pression de contact.Il est recommandé d'utiliser des connecteurs plaqués or ou argent pour les applications avec des courants et des tensions plus faibles afin d'éviter les effets de signal causés par la résistance du film.

7. Observez la hauteur du connecteur carte à carte après l'accouplement, pour vérifier s'il correspond à la hauteur de soudure des composants autour du PCB.La hauteur correspondante doit être supérieure à la hauteur de soudure des composants autour du PCB, et il doit y avoir une certaine marge pour garantir qu'il n'y a pas d'interférence.Une attention particulière doit être accordée aux éventuelles erreurs de hauteur des composants après le soudage du PCB.

Je pense qu'après avoir lu cet article, vous aurez une certaine compréhension de la façon de choisir le bon connecteur carte à carte.
