Q : Quels sont les paramètres de base de la borne de déconnexion femelle entièrement isolée de 6,35 mm (AWG12-10) ?
A : Type de terminal à déconnexion rapide : Type de prise/drapeau
Taille du fil : AWG12-10 (3,31-5,26 mm²)
Largeur de la languette d'accouplement : 6,35 (0,250')
Épaisseur de la languette d'accouplement : 0,8 mm
Plage de diamètres d'isolation compatibles : 8,13 mm
Q : Quel est le MOQ pour la borne isolée de 6,35 mm 0,250 ?
R : MOQ : 5000 pièces/article.
Q : Quel est le délai de livraison pour la borne isolée de 6,35 mm 0,250 ?
R : L/T : 3-4 semaines.
Q : Cette prise AWG12-10 peut-elle être utilisée dans des environnements de vibrations automobiles ?
R : Oui, cette prise femelle AWG12-10 entièrement isolée convient à une utilisation dans les environnements de vibrations automobiles.
Il comporte :
①Une interface d'accouplement sécurisée et une conception de verrouillage interne qui résiste au desserrage sous des vibrations continues.
②Isolation en nylon 66 haute résistance (classée UL 94V-2) et contacts en laiton étamé, maintenant des performances électriques stables même en cas de chocs et de vibrations.
③Répond aux exigences typiques des faisceaux de câbles automobiles, ce qui le rend idéal pour les circuits d'alimentation embarqués et les applications sujettes aux vibrations.
Q : Quelle est la différence entre les connecteurs 4,75 mm et 6,35 mm ?
R : La différence réside dans la largeur de l’onglet du terminal. Les connecteurs de 4,75 mm sont plus petits et utilisés pour des applications plus légères, tandis que les connecteurs de 6,35 mm
Les connecteurs gèrent des courants plus élevés.
Q : Comment choisir la bonne taille AWG ?
R : Sélectionnez le connecteur en fonction de votre calibre de fil. Ce produit est conçu pour les fils AWG12-10 (3,31-5,26 mm²), garantissant un bon ajustement du sertissage.
Q : Ces connecteurs sont-ils isolés ?
R : Oui, ils comportent un manchon entièrement isolé pour éviter les courts-circuits et améliorer la sécurité.
Q : Quelle taille de fil le AWG12-10 prend-il en charge ?
R : Ce terminal est conçu pour prendre en charge des calibres de fil AWG12 à AWG10, correspondant à des sections de conducteur de 3,31 mm² à 5,26 mm². Il est conçu pour les applications à courant élevé nécessitant des fils plus épais.

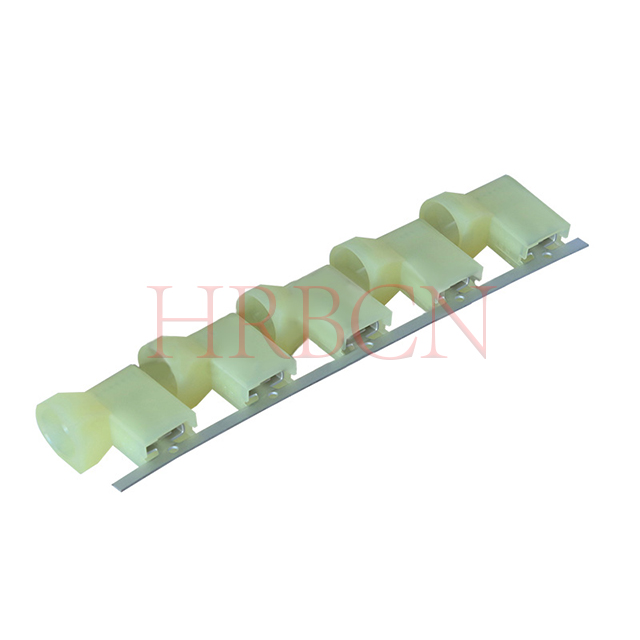

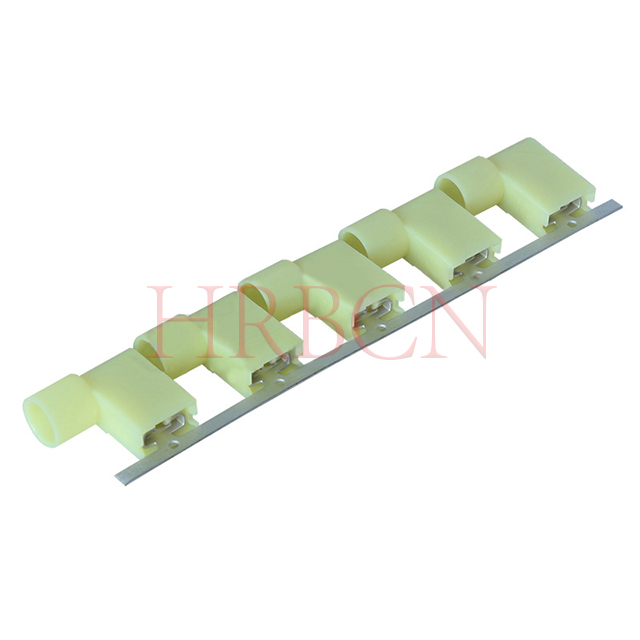

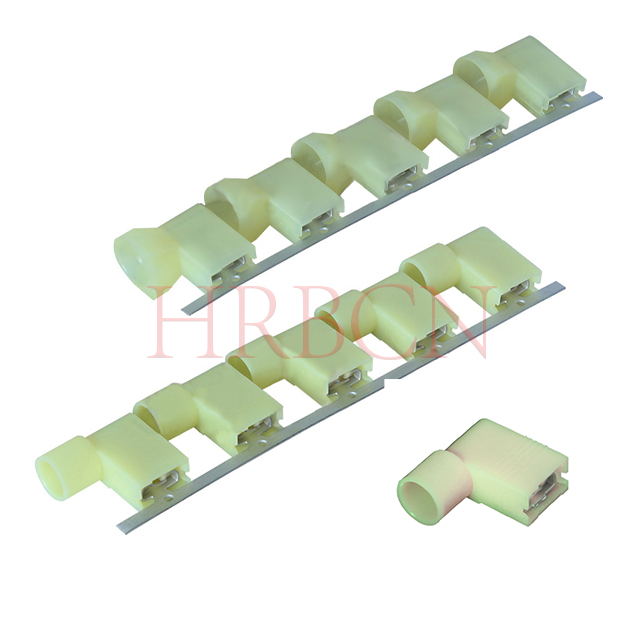

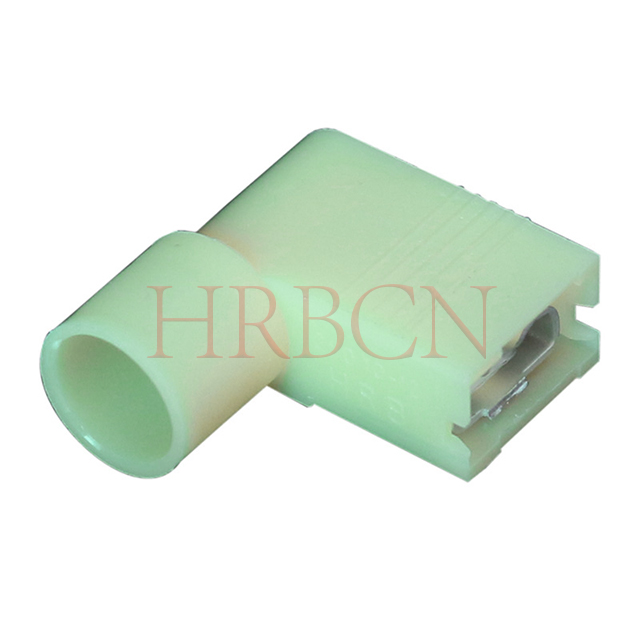

Q : Qu'est-ce qu'une borne de déconnexion femelle de type drapeau de 6,35 mm pour AWG12-10 ?
R : Il s'agit d'une borne femelle à déconnexion rapide entièrement isolée de 6,35 mm (0,250 pouce), spécialement conçue pour correspondre aux fils de calibre AWG12-10 d'épaisseur.
Il adopte une structure courbée à 90° pour une entrée latérale et une installation peu encombrante. Fabriqué en laiton étamé avec une capacité de transport de courant élevé, il s'adapte aux circuits haute puissance. L'isolation entièrement en nylon offre une isolation sûre, largement utilisée dans les faisceaux de câbles automobiles, les appareils électroménagers à courant élevé et les connexions de modules électriques.
Q : Quelle est la différence entre les bornes femelles droites et les bornes femelles drapeau ? Comment choisir le bon type ?
R : Les bornes femelles droites présentent une structure droite en ligne pour une installation de câblage directe, adaptée aux espaces étroits et au routage de faisceaux en ligne.
Les bornes de type drapeau sont dotées d'une conception de drapeau à angle droit, permettant un câblage latéral et un soudage ou un sertissage facile. Ils sont idéaux pour les zones de câblage encombrées et le montage vertical de PCB.
Choisissez le type droit pour le câblage en ligne linéaire ; sélectionnez le type de drapeau pour le routage à angle droit, l'espace d'installation limité et la connexion côté PCB.
Q : Quelles sont les différences entre les bornes AWG12-10, AWG16-14 et AWG22-18 ? Comment choisir le bon calibre de fil ?
R : Les trois plages de calibres de fil diffèrent par l’épaisseur du fil, la section transversale et la capacité de transport de courant.
①AWG22-18 : fil fin, petite section, pour l'électronique générale à faible courant et les petits appareils électroménagers.
②AWG16-14 : fil de taille moyenne, charge de courant modérée, adapté aux appareils électroménagers standard et aux circuits automobiles classiques.
③AWG12-10 : fil épais, grande section transversale, capacité de courant élevée, utilisé pour les équipements de haute puissance et les faisceaux de câbles automobiles robustes.
Guide de sélection
① Choisissez AWG22-18 pour les circuits ordinaires à faible courant ;
② Choisissez AWG16-14 pour une utilisation domestique standard et automobile générale ;
③ Sélectionnez AWG12-10 pour les applications à courant élevé et haute puissance.
Q : Quelles sont les différences entre les terminaux 0,110', 0,187', 0,205' et 0,250' ? Comment choisir la bonne taille ?
R : Ces chiffres font référence à la largeur des languettes des bornes à déconnexion rapide en pouces :
0,110' est la plus petite taille pour les circuits de signal et auxiliaires à faible courant ;
0,187' est la taille à usage général la plus courante pour le câblage à courant léger moyen ;
0,205' offre une plus grande zone de contact pour un courant plus élevé et une connexion plus stable ;
0,250' est la plus grande taille, conçue pour les circuits principaux robustes et de haute puissance.
Pour la sélection, faites correspondre la largeur de la languette du terminal à votre connecteur homologue, au fil AWG, au courant de travail et à l'espace d'installation. Utilisez des tailles plus petites pour les lignes de signaux et des tailles plus grandes pour l'alimentation principale et les applications à courant élevé.
