Boîtier de capuchon à double rangée UL94V-0

Description:

Le système de connecteur fil à carte HRB au pas 4.14 est composé d'un boîtier de connecteur, d'une borne à sertir et d'un embase à broches (plaquette), généralement dans un boîtier à sertir mâle, un boîtier à sertir femelle, des bornes à sertir femelles et mâles, un embase à broche à angle droit et verticale (plaquette).

La série P1020-2xN-NHK (Nylon UL94V-2, couleur naturelle) et P1020-2xN-WHK (Nylon UL94V-0, couleur blanche)  est un boîtier électrique à connecteur femelle, triple rangée, disponible dans les circuits de 2 pôles à 6 pôles, utilisant une borne mâle de la série T1020 (AWG#18-22 ; AWG#24-26) à la fois étamée et plaquée or. pour la sélection du client), s'accoupler avec  les séries P1010-2 × NNH (Nylon UL94V-2, couleur naturelle) et P1010-2 × NWH (Nylon UL94V-0, couleur blanche) (connecteur fil à fil).

Paramètres techniques :

1) Courant nominal : 7 A AC, DC
2) Tension nominale : 600 V AC, DC
3) Température de fonctionnement : V2 : -25 ºC à +85 ºC
                                           V0 : -40 ºC à +105 ºC
4) Résistance de contact : 10 mΩ max
5) Résistance d'isolation : 1 000 MΩ min.
6) Tension de tenue : 1 500 V CA/minute
7) Matériau : NylonUL94V-2/NylonUL94V-0
8) Force de rétention requise pour la borne dans le boîtier : 4,0 kg (min.)
9) Taille du fil : AWG#18 à #26
10) Numéro de fichier cUL : E304945

Informations de commande :

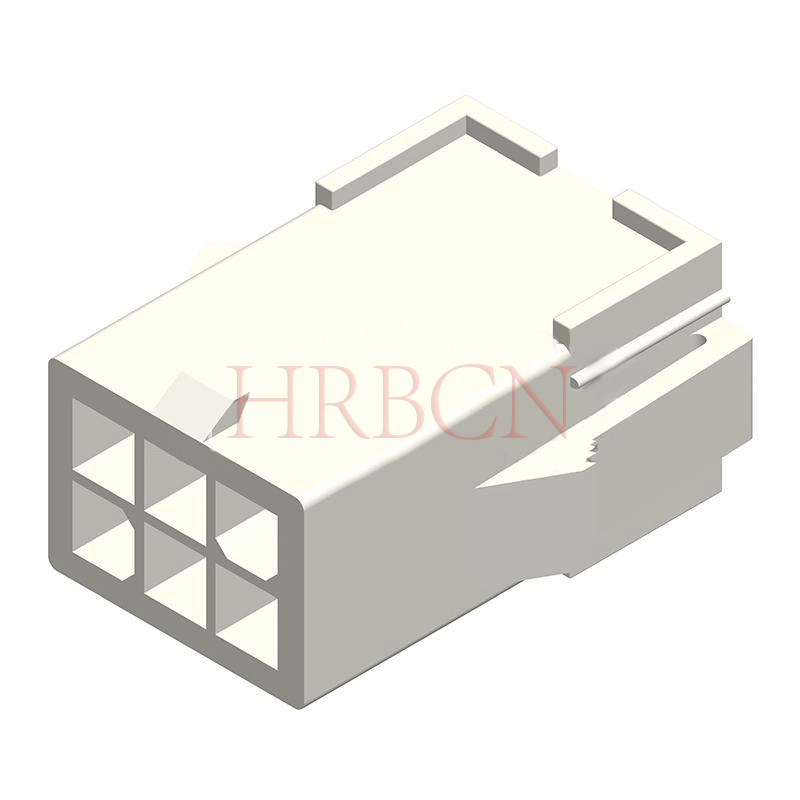

Boîtier de fiche HRB à double rangée au pas de 4,14 mm avec ailes de montage sur panneau, PA 66 UL94V-0, couleur blanche, 4 et 6 pôles.

P1020 -2x N -W -H -K

       ①     ②  ③    ④⑤  ⑥

① :  numéro de série du produit HRB

② :  numéro de ligne de l'en-tête de broche

③ :  nombre de circuits/pôles par rangée

④ :  couleur du boîtier à sertir : Naturel/Blanc

⑤ : Type de connecteur : Boîtier

⑥ : Connecteur de boîtier avec oreilles pour montage sur panneau.

P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK catalogue.pdf
