Définition du numéro de pièce
P5012 -X -W -XXX -XX
① ② ③ ④ ⑤
① : numéro de série d'article HRB
② : Nombre de broches : 2-8
③ : Couleur du boîtier : Blanc
④ : Code de saisie : 000-999
⑤ : Code de verrouillage : A0, A1, A2, B0, B1, B2, etc.
T8800BSX-
① ②
① : numéro de série d'article HRB
② : Taille du fil

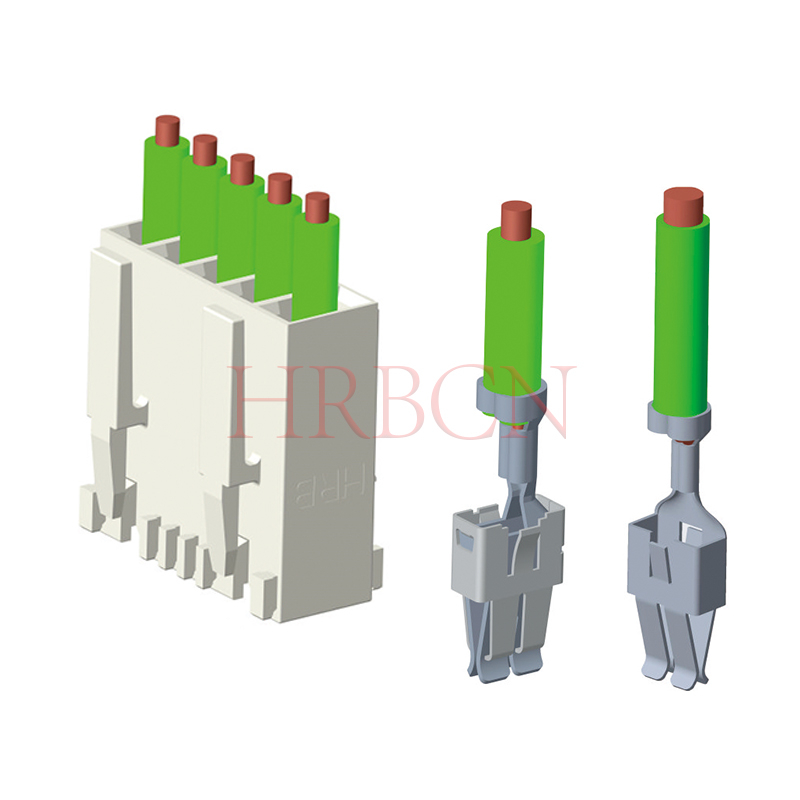

Concernant les boîtiers et bornes à sertir des séries P5012 et T8800BS, des exemples de configurations de détrompage sont répertoriés ci-dessous. D’autres options de saisie standard sont disponibles sur demande. Veuillez contacter le service commercial HRB pour plus de détails.
Nombre de broches (2-8 broches) | Réf HRB. Exemples de saisie | Pas (mm) |
2
| P5012-2-W-000-A0 P5012-2-W-022-A0 P5012-2-W-041-A0 etc. | 5.0 |
| 3 | P5012-3-W-001-A0 P5012-3-W-034-A0 P5012-3-W-042-A0 etc. | 5.0 |
Réf. HRB | SPQ/bobine (pièces) | Taille du fil |
| T8800BS-2 | 2500 | 0,5-1,0 mm2 |
| T8800BS-2-K | 2500
| 1,0-2,5 mm2 |
T8800BS-2A-K
| 2500 | 2,5-4,0 mm2 |
Paramètres techniques
Boîtier série P5012 :
Température de fonctionnement : -40 ℃ ~ + 120 ℃
Résistance d'isolation : 1 000 mΩ min.
Matériau : Boîtier : Nylon66 UL94V-0
GWT : 750 ℃ CEI-60335-1
Bornier série T8800 :
Courant nominal : 7A AC/DC Max.
Tension nominale : 250 V AC/DC Max.
Résistance de contact : 10 mΩ maximum.
Matériau : laiton, étamé.

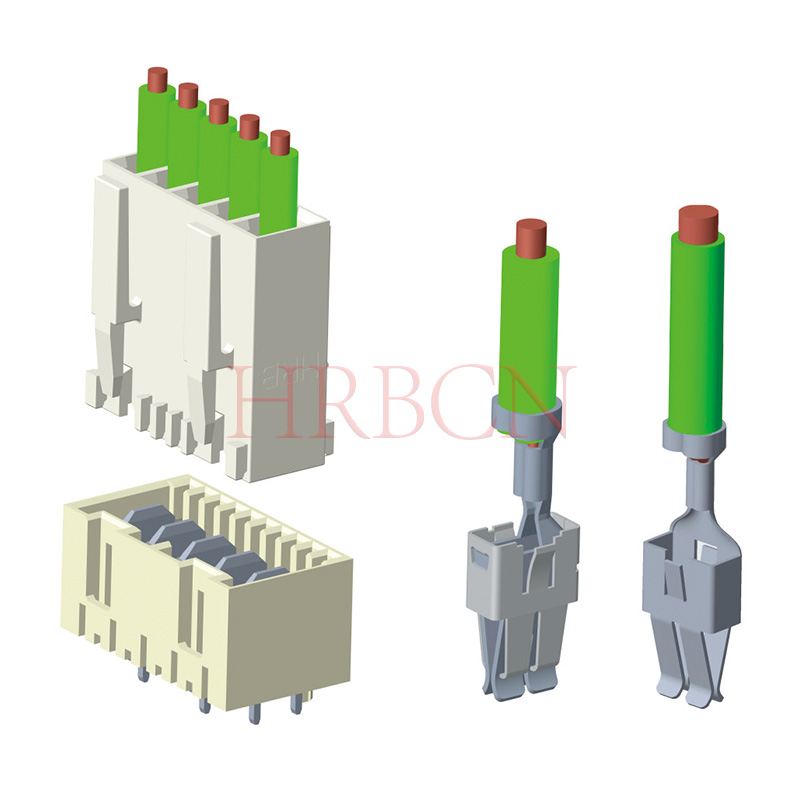

Pièces d'accouplement
Embase à broches série HRB RAST 5.0 M940X
